Die Anzeige des Bohrwinkels und der Bohrtiefe vereinfacht die Steuerung des Bohrprozesses und verbessert die Qualität
der Bohrung.
Ein effizientes Staubabscheidesystem, eine geräumige Kabine, eine leistungsstarke Heizung und Klimaanlage sowie eine
hochwertige Audioausrüstung sorgen für eine hochwertige Arbeitsumgebung, um die Effizienz des Bedieners zu verbessern.

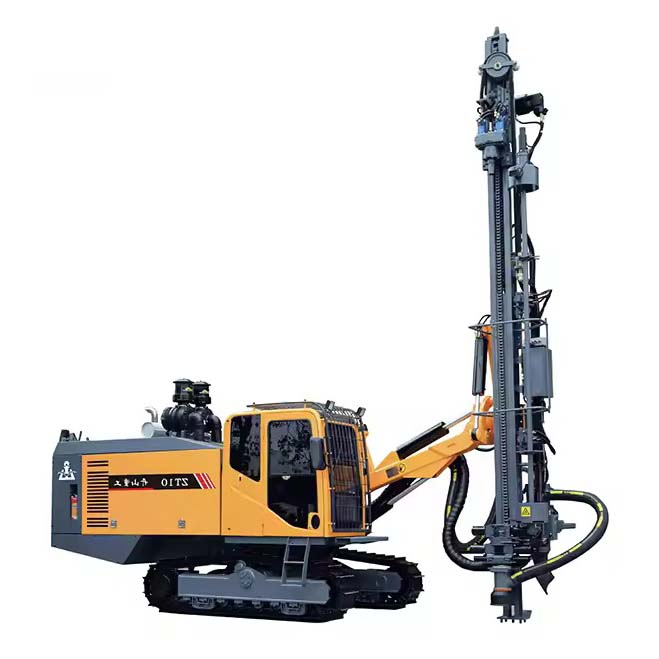

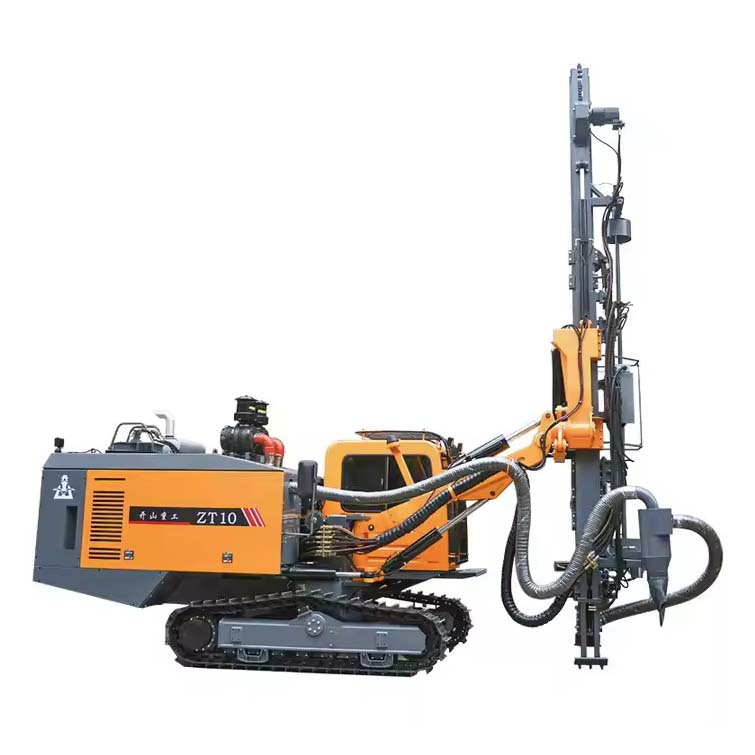

Das integrierte Tieflochbohrgerät ZT10 für den offenen Einsatz kann vertikale, geneigte und horizontale Löcher bohren
und wird hauptsächlich im Tagebau, für Sprenglöcher im Mauerwerk und für Vorspaltlöcher eingesetzt. Es wird von einem
Yuchai China Stufe II Dieselmotor angetrieben und der zweipolige Ausgang kann das Schraubenkompressionssystem und das
hydraulische Übertragungssystem antreiben.
Der Bohrständer ist mit einem automatischen Stangenhandhabungssystem, einem Modul für die schwimmende Verbindung des
Bohrgestänges, einem Modul für die Schmierung des Bohrgestänges, einem System zur Verhinderung des Festklebens des
Bohrgestänges, einem hydraulischen Trockenstaubsammelsystem, einer Klimaanlage in der Kabine usw. ausgestattet, wobei
der Bohrwinkel und die Tiefe optional angezeigt werden können.
Der Bohrturm zeichnet sich durch hervorragende Integrität, hohe Automatisierung, effizientes Bohren,
Umweltfreundlichkeit, Energieeinsparung, einfache Bedienung, Flexibilität und Fahrsicherheit aus, usw.
Technische Parameter
| Modell |
ZT10 |
| Dimension Transport (mm) |
9230x2400x3300/3600 |
| Gewicht (kg) |
15000 |
| Härte des Gesteins |
f=6-20 |
| Durchmesser der Bohrung (mm) |
90 to 130 |
| Bodenfreiheit (mm) |
430 |
| Nivellierungswinkel des Gleises |
±10 Grad |
| Fahrgeschwindigkeit (km/h) |
0 to 3 |
| Steigfähigkeit |
≤25 Grad |
| Traktion (KN) |
120 |
| Rotierendes Drehmoment (Max) N.m |
2800 |
| Drehgeschwindigkeit (rpm) |
0 to 120 |
| Hubwinkel des Auslegers |
oben 47 Grad, unten 20 Grad |
| Schwenkwinkel des Auslegers |
Links 20 Grad, Rechts 50 Grad |
| Schwenkwinkel des Schlittens |
Links 35 Grad, Rechts 95 Grad |
| Neigungswinkel des Schlittens |
114 Grad |
| Kompensationshub (mm) |
1353 |
| Hub des Rotationskopfes (mm) |
4490 |
| Maximale Vortriebskraft (KN) |
32 |
| Antriebsart |
Motor + Rollenkette |
| Tiefe der wirtschaftlichen Bohrung (m) |
32 |
| Anzahl der Stäbe |
7+1 |
| Bohrstange (mm) |
ф64/ф76*4000 |
| DTH hammer |
3 inch, 4 inch |
| Motor |
Yuchai YC6L310-H300 |
| Nennleistung |
228KW |
| Nenndrehzahl |
2200rpm |
| Kapazität des Schraubenluftkompressors |
18 cubic meter/min |
| Entladedruck (Mpa) |
1.7 |
| Fahrendes Kontrollsystem |
Hydraulischer Pilot |
| Steuerungssystem für Bohrungen |
Hydraulischer Pilot |
| Anti-Jamming |
Automatischer elektro-hydraulischer Einklemmschutz |
| Spannung |
24V DC |
| Sicheres Taxi |
Erfüllt die Anforderungen von ROPS & FOPS |
| Lärm in Innenräumen |
Unter 85dB(A) |
| Sitz |
Einstellbar |
| Klimagerät |
Standard-Temperatur |
| Unterhaltung |
Radio |
