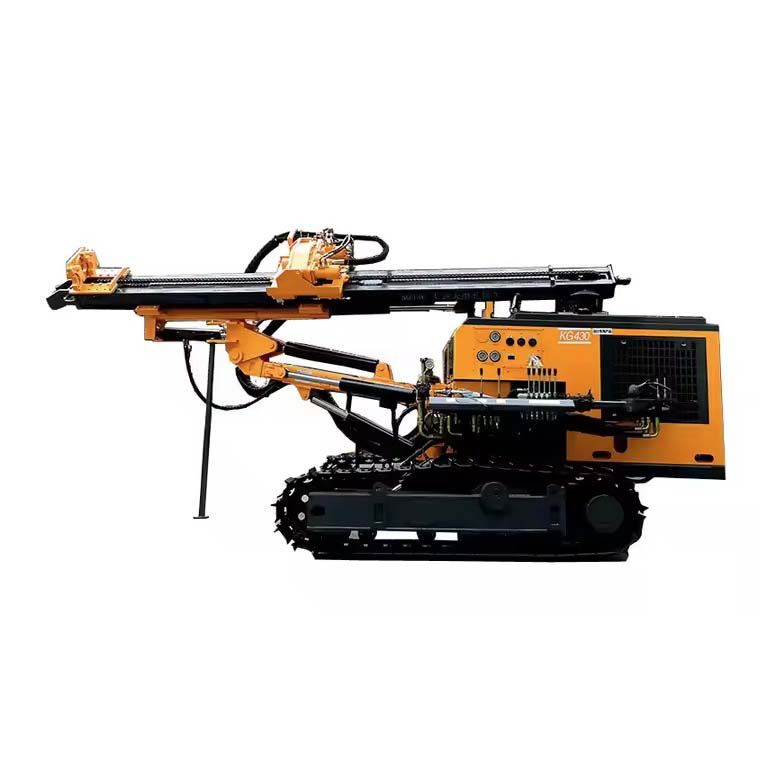

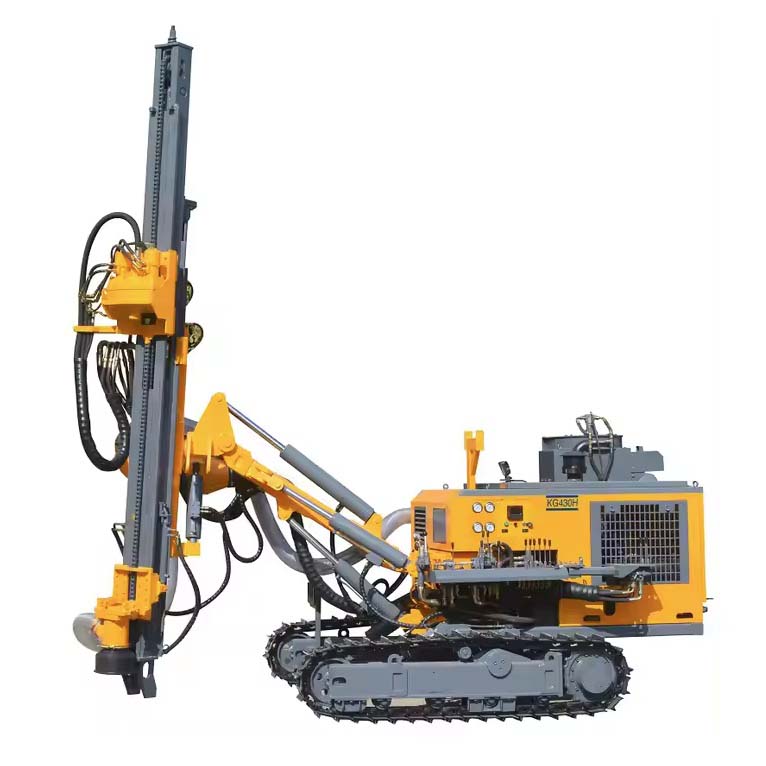

Das Bohrgerät KG430, KG430H für den offenen Einsatz ist ein verbessertes Gerät, das die nationalen
Umweltschutzvorschriften erfüllt. Ausgestattet mit einem Yuchai-Motor (China III), erfüllt das Bohrgerät die nationalen
Emissions- und Umweltnormen.
Der Tramming-Motor des Plungerkolbens und der Vierradantrieb verbessern den Arbeitsdruck und die Steigfähigkeit. Der
Hydraulikzylinder mit vergrößerter Neigung und Hebearm ermöglicht es, die Anforderungen für den Einsatz in
Grenzpositionen zu erfüllen. Gleichzeitig wurde das Hydrauliksystem verbessert, wodurch sich der Systemfluss und die
Drehgeschwindigkeit erhöhen.
Der Hydraulikzylinder wurde optimiert und damit zuverlässiger gemacht. Die Führungsschiene ist schräg eingebaut, was die
Bedienung und Beobachtung erleichtert.
Für das Gehäuse wird ein verdicktes Profil verwendet, und der zusätzliche Ring erleichtert die Handhabung und das
Anheben.
Technische Parameter
| Modell |
KG430 |
KG430H |
| Dimension Transport (mm) |
6300x2250x2700 |
6300x2400x2700 |
| Gewicht (kg) |
5250 |
5700 |
| Härte des Gesteins |
f=6-20 |
| Durchmesser der Bohrung (mm) |
90 to 152 |
| Tiefe der wirtschaftlichen Bohrung (m) |
25 |
| Drehgeschwindigkeit (rpm) |
0 to 90 |
| Rotierendes Drehmoment (Max) N.m |
5000 |
| Hebekraft (KN) |
40 |
| Antriebsart |
Ölzylinder + Rollenkette |
| Vorschubhub |
3175 mm |
| Fahrgeschwindigkeit (km/h) |
0 to 2.5 |
| Steigfähigkeit |
≤30 Grad |
| Bodenfreiheit (mm) |
500 |
| Neigungswinkel des Strahls |
Unten 110 Grad, oben 35 Grad, insgesamt 145 Grad |
| Schwenkwinkel des Auslegers |
Links 91 Grad, rechts 5 Grad, insgesamt 96 Grad |
| Pitch angle of drill boom |
unten 55 Grad, oben 15 Grad, insgesamt 70 Grad |
| Schwenkwinkel des Bohrarms |
Links 32 Grad, rechts 32 Grad, insgesamt 64 Grad |
| Nivellierungswinkel des Gleises |
±10 Grad |
| Länge des Ausgleichs of beam |
900 mm |
| Unterstützende Kraft |
Yuchai YC4DK80-T302 |
Yuchai YC4DK100-T304 |
| Nennleistung |
58KW |
73KW |
| Nenndrehzahl |
2200 rpm |
2200 rpm |
| DTH hammer |
4 inch |
| Bohrstange |
ф76*2 m, ф76*3 m |
| Luftverbrauch |
13 to 20 cubic meter/min |
| Maximale Höhe des horizontalen Lochs |
2850 mm |
| Mindesthöhe des horizontalen Lochs |
350 mm |
